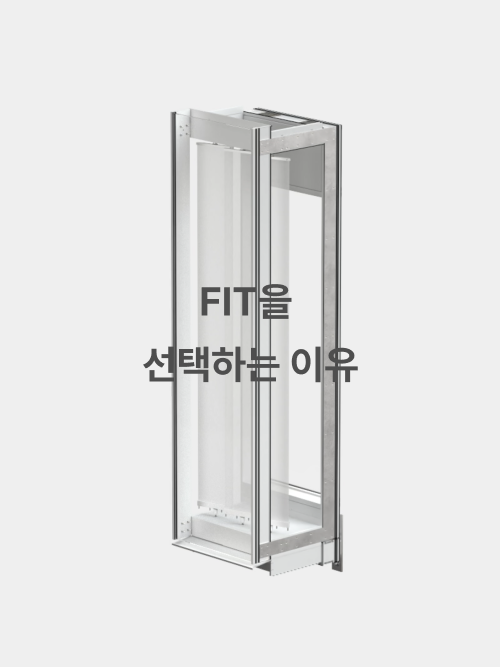

미래사업 선택하기-
팬데믹 이후 사회 전반에 걸쳐 일어난
변화는 미래형 공간에 대한 니즈와
건설 혁신의 필요성을 가속화시켰습니다.
지속될 변화에 효과적으로 대응하기 위해
공간 환경은 다각화되어야 합니다.
공간의 유연성이 필요한 시점입니다.FIT을 소개합니다.
FIT 프레임
공간의 기반
유연한 확장
FIT 카트리지
간편한 제어
FIT OS
-
Optimized
공간 성능 향상
가용 공간 내부에 위치해 있던 건물 인프라는 카트리지에 담겨 외부로 이동합니다. 건물의 실사용 면적은 약 20% 증가하고 인프라의 유지보수와 변경이 용이해집니다.
Increase Available Area
+20% -
Customized
사용자 맞춤형 공간
FIT만의 다양한 카트리지를 쓸모에 맞게 교체하고 추가할 수 있습니다. 사용자의 니즈에 맞춰 공간의 쓰임을 간편하게 변경할 수 있습니다.
Optimal Space Comfort
-
EFFICIENT
차별화된
건축 프로세스차별화된 건축 프로세스를 통해 설계 기간을 약 20% 단축하고, 가변성 높은 시스템을 적용하여 변경에도 효과적으로 대응합니다.
Shortening Schedule
-20%
친환경 가치
Smart X Green Plus -
Frame
-11.9%
-
Skin Cartridge
-2.7%
-
Light
-1.0%
-
Air Handling Cartridge
-10.8%
-
H&C Ceilings
-3.0%
-
PV
-0.7%
-
-
FIT 프레임
공간의 기반
FIT 프레임
플랫폼의 기반이 되는 FIT 프레임입니다. 건물의 외벽을 견고하게 구성하며 다양한 카트리지를 편리하게 설치하고 교체할 수 있도록 합니다. -
직관적인
서랍식 개폐 구조FIT 프레임은 서랍처럼 여닫을 수 있는 단순한 구조로 제작되었습니다. 쉽고 빠르게 사용자 맞춤형 공간을 마련합니다.
-
유연한
카트리지 교체사용자 입장에서 설계된 FIT 프레임을 통해 다양한 카트리지를 편리하게 설치하고 교체할 수 있습니다.
-
건물 맞춤
크기 변경프레임의 높이와 너비를 건물의 크기에 맞춰 변경할 수 있어, 어떤 공간이든 FIT 플랫폼을 적용할 수 있습니다.

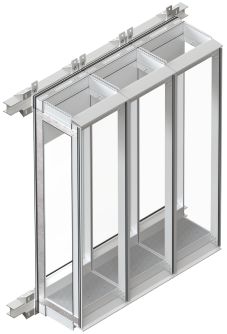

변화에 대응하는 모듈형 프레임
모듈형 프레임을 통해 공간의 크기와 기능을 쉽게 조절할 수 있어, 변화와 요구에 빠르고 유연하게 대응할 수 있습니다. 제품 사양
FIT 프레임
FIT 소형 프레임
기본 사양
FIT 프레임
FIT 소형 프레임
높이
4,500mm
2,500mm
너비
1,200mm
1,010mm
깊이
1,200mm
850mm
무게
800kg
250kg
Performance Mock Up Test PASS
FIT 프레임
FIT 소형 프레임
열순환 시험
AAMA 501.5
AAMA 501.5
결로 시험
By Spec
By Spec
기밀 성능 시험
ASTM E283
ASTM E283
수밀 성능 시험
ASTM E331,
AAMA 501.1ASTM E331,
AAMA 501.1구조 성능 시험
ASTEM E330 /
E330MASTEM E330 /
E330M수직 변위 시험
AAMA 501.7
AAMA 501.7
층간 변위 시험
AAMA 501.4
AAMA 501.4
-
-
스킨 카트리지
실시간 일사량 조절
스킨 카트리지
실내로 유입되는 일사량을 조절하는 건축 스킨입니다. 일사량을 자동으로 스킨의 재질과 색상을 직접 선택하여 건물 외벽을 개성있게 디자인 할 수 있습니다. -
섬세한
스킨 컨트롤시간대별 조도를 반영하여 일사량을 조절합니다. 스킨 상부와 하부의 독립적인 작동을 통해 섬세한 제어가 가능합니다.
-
간편한
조도 제어사용자는 모바일 기기로 일사량을 직접 제어할 수 있습니다. 세밀한 스킨 각도 조절로 조도 환경 맞춤화가 가능합니다.
-
다양한
스타일 연출다채로운 스킨 옵션 중 원하는 소재와 색상을 선택하여 건물 외벽을 자유롭게 커스터마이징 할 수 있습니다.
간편한 설치와 교체
-
① 외부 프레임_옵션1
깃털 타입 적용
-
② 외부 프레임_옵션2
글래스 타입 적용
-
③ 스킨 카트리지
친환경 건축 스킨
-
④ FIT 프레임
내부 스킨을 포함한 외장 함체
-
⑤ 가이드 프레임
FIT 프레임 지지/기반
직관적인 구조를 통해 카트리지를 간편하게 설치하고 손쉽게 교체할 수 있습니다. 예기치 않은 변화와 다양한 요구에 유연하게 대응합니다. 제품 사양
패브릭 스킨
스트링 스킨
메탈 스킨
기본 사양
패브릭 스킨
스트링 스킨
메탈 스킨
높이
4,177mm
4,177mm
4,121mm
너비
1,216mm
1,216mm
1,183mm
무게
48.1kg
57.4kg
66.1kg
모터
패브릭 스킨
스트링 스킨
메탈 스킨
Motor
DC
DC
DC
Supply voltage
24V
24V
24V
Nominal
current1A
1A
1A
Nominal
speed2,920RPM
2,920RPM
2,920RPM
Nominal
torque4.1 N.cm
4.1 N.cm
4.1 N.cm
Output
power15 Watts
15 Watts
15 Watts
IP
IP65
IP65
IP65
깃털 스킨
스트링 스킨 (24년)
기본 사양
깃털 스킨
스트링 스킨 (24년)
높이
4,177mm
4,177mm
너비
1,216mm
1,216mm
무게
192.8kg
83.2kg
모터
깃털 스킨
스트링 스킨 (24년)
Motor
BLDC
BLDC
Supply voltage
24V
24V
Nominal current
7.3A
5A
Nominal speed
3,250RPM
2,920RPM
Nominal torque
50 N.cm
3.4 N.cm
Output power
176 Watts
40 Watts
IP
IP54
IP65
-
-
공조 카트리지
넓고 쾌적한 공간
* 이해를 돕기 위해 연출된 이미지로 실제 제품과 다를 수 있습니다.
공조 카트리지
공조 카트리지는 내부 온도와 공기 순환을 최적화합니다. 주요설비를 창밖에 배치하여 공조기 및 배관이 점유하던 실내 면적을 온전히 활용할 수 있습니다. 맑은 공기와 쾌적한 온도를 실시간으로 조절하고 에너지 손실을 최소화합니다. -
효과적인
공간 활용건물 내부에 위치했던 공조기와 냉∙난방 시스템을 카트리지화 하여 창밖에 배치하였습니다. 이를 통해 실내 면적을 온전히 활용할 수 있습니다.
* 이해를 돕기 위해 연출된 이미지로 실제 제품과 다를 수 있습니다.
-
효율적인
공기 순환카트리지는 공간의 온도와 습도를 적절히 조절하고, 맑은 공기를 실시간으로 공급하며 에너지 손실을 최소화합니다.
* 이해를 돕기 위해 연출된 이미지로 실제 제품과 다를 수 있습니다.
-
영역별
별도 제어모듈 단위로 제공되는 시스템을 통해 영역별 별도 제어가 가능합니다. 공간을 필요에 맞게 구분하고 온・습도를 영역별로 조절할 수 있습니다.

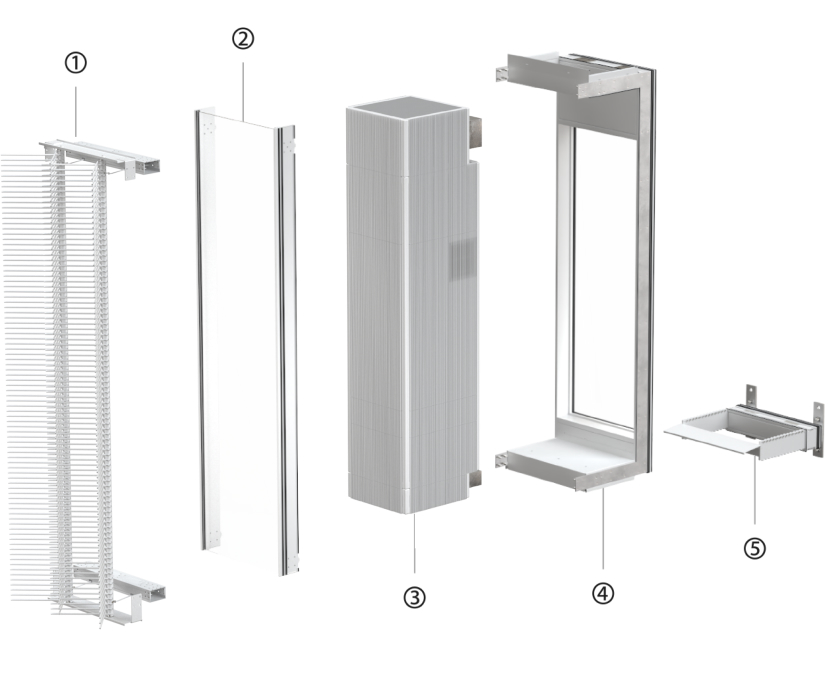

간편한 설치와 교체
-
① 외부 프레임_옵션1
깃털 타입 적용
-
② 외부 프레임_옵션2
글래스 타입 적용
-
③ 스킨 카트리지
친환경 건축 스킨
-
④ FIT 프레임
내부 스킨을 포함한 외장 함체
-
⑤ 가이드 프레임
FIT 프레임 지지/기반
직관적인 구조를 통해 카트리지를 간편하게 설치하고 손쉽게 교체할 수 있습니다. 예기치 않은 변화와 다양한 요구에 유연하게 대응합니다. 제품 사양
공조 카트리지
기본 사양
높이
3,950mm
너비
850mm
깊이
1,000mm
무게
400kg
공조 사양
기본
냉방 / 난방 / 환기 / 공기정화
열원
수냉식 / 공냉식
풍량 (SA/RA)
86~100CCM / 86~100CCM
정압 (SA/RA)
63mmAq / 17mmAq
냉방 / 난방
27.1kW / 18.8kW
옵션
마감 및 색상 커스텀 가능
Coil
Φ3/8*4R*56S*460EL
팬 (SA/RA)
EC Fan (DL450)
팬 모터
1.8kW / 1.3kW
필터
PRE 20t / MIDIUM 50t
-
